FPS低溫控制器
概述
用于防凍保護控制工作在低溫條件下，當溫度下降時，恒溫器觸點斷開，從而保護了熱水盤管，冷水盤管及液體處理管道。使用時將感溫元件放置于每個需要低溫保護的盤管表面，當任何0.4m或更長的感溫元件檢測出的溫度低于設定值時，恒溫器的觸點即斷開。

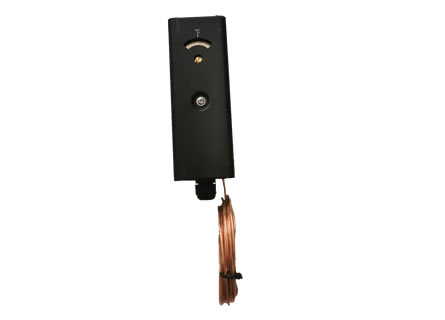

? FPS低溫控制器
? 特點
? ? ? ??開關瞬間動作??
? ? ????直讀刻度盤顯示設定值
? ? ????可以方便設置溫度控制點
? 應用
? ? ????內充蒸汽長敏感元件的任何部位低于設定溫度，控制器內部接點就會斷開
? ? ????將長敏感元件盤繞于水盤管及其它液體管道表面進行低溫監測保護
? ? ????應用于空調系統、熱交換系統，監視溫度是否低于或高于設定值。
? 技術指標
|
開關類型 |
單刀雙擲 |
|
開關容量 |
5A,24~250VAC |
|
開關壽命 |
100000次 |
|
設定范圍 |
1~7.5°C |
|
工作環境 |
-20~+80°C，0~95%r.h. |
|
外形尺寸 |
140*50*52mm |
|
保護等級 |
IP30 |
|
外殼材料 |
金屬 |
|
敏感原件 |
直徑φ2mm，3米、6米可選 |
? 選型表
|
產品型號 |
設定范圍℃ |
溫度回差℃ |
元件長度 |
感溫極限℃ |
無感負載 |
有感負載 |
|
FPS-3m |
1.0~7.5 |
2.5~3.5 |
3m |
80 |
250VAC 5A |
250VAC 4A |
|
FPS -6m |
1.0~7.5 |
4.5~5.5 |
6m |
80 |
250VAC 5A |
250VAC 4A |
? 安裝說明：
|
接線圖 |
? ? ????將控制器安裝于被控制平均溫度環境的墻面上。不要安裝在有溫度影響的冷、熱源附近。不要安裝?在露天墻壁上或者能使感溫毛細管超過80℃的環境中。
? ? ????可以安裝在線槽內或者通過后蓋上的安裝孔用螺釘固定在平面上。
? ? ????不可將控制器的感溫毛細管弄扁。毛細管凹陷會改變原標定而使動作溫度低于刻度盤設定。
? ? ????松開旋鈕側的螺釘取下旋鈕，松開螺絲取下上蓋，從下面的過線孔將導線穿入并按圖接線，最后恢復扣好上蓋和旋鈕。
? ? ????當溫度下降到刻度盤所設置的溫度點時，內部開關斷開，直到溫度上升到比設定溫度高出4.5℃以上，內部開關才重新接通。
?
? 注意事項：
? ? ????控制器毛細管應安裝于表冷器、加熱器的背風面。接線之前一定要切斷電源，以免造成電擊或設備損壞。
? ? ????感溫毛細管任何破裂、剪斷均會造成控制器不可逆的損傷。
